属性划分：
交流接触器 >> 经济型 >> 直流操作型

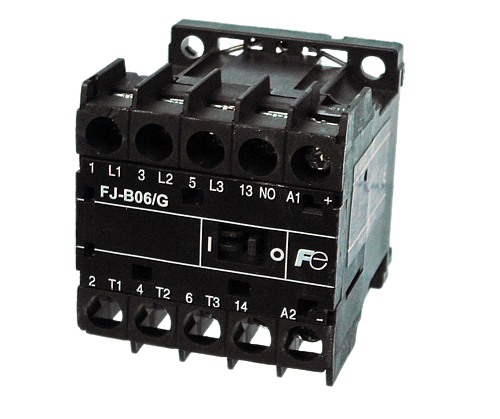

| FJ-B06/G | FJ-B09/G | FJ-B12/G | |||
| 主回路特性 | |||||
| 额定工作电流Ie(A) | AC-3 | 220/230V | 6 | 9 | 12 |
| 380/400V | 6 | 9 | 12 | ||
| 660/690V | 3 | 5 | 6 | ||
| AC-1 | ≤400V | 20 | 20 | 20 | |
| 约定发热电流Ith(A) | 20 | 20 | 20 | ||
| 额定控制功率Pe(kW) | AC-3 | 220/230V | 1.5 | 2.2 | 3 |
| 380/400V | 2.2 | 4 | 5.5 | ||
| 660/690V | 2.7 | 4 | 5.5 | ||
| 额定工作电压Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||
| 额定绝缘电压Ui(V) | 690 | ||||
| 额定冲击耐受电压Uimp(V) | 6000 | ||||
| 电气寿命(万次)AC-3 380/400V | 80 | 80 | 80 | ||
| 操作频率 (AC-3)(次/小时) | 1200 | 1200 | 1200 | ||
| 飞弧距离 (mm) | 2 | ||||
| 防护等级 | IP2X | ||||
| 耐振动 | 10～55Hz 15m/s2 | ||||
| 耐冲击 | 50m/s2 | ||||
| FJ-B06/G | FJ-B09/G | FJ-B12/G | |||
| 控制线圈特性 | |||||
| 动作电压范围 | 吸合 | 0.85～1.1Us | |||
| 释放 | 0.1～0.75Us | ||||
| 电磁铁容量(VA) | 吸合 | 2.4 | |||
| 释放 | 2.4 | ||||
| 时间常数(ms) | 20 | ||||
| 动作时间(ms) | 线圈ON～主触头ON | 17～30 | |||
| 线圈OFF～主触头OFF | 5～15 | ||||
| FJ-B06/G | FJ-B09/G | FJ-B12/G | |||
| 接线能力 | |||||
| 主回路 | |||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股软线（带有套管）（直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 端子螺钉尺寸 | M3.5 | ||||
| 紧固扭矩 | N·m | 0.8～1 | |||
| 控制回路、辅助回路 | |||||
| 单芯线、多股线 （直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |||
| 压接端子最大宽度 | mm | 7.7 | |||
| 端子螺钉尺寸 | M3.5 | ||||
| 紧固扭矩 | N·m | 0.8～1 | |||
