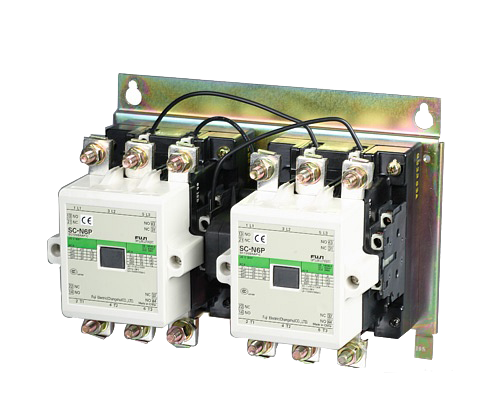

SC-N6PRM

属性划分:交流接触器 >> 可逆型接触器

产品详情

  • 产品概况
  • 主回路特性
  • 控制线圈特性
  • 接线能力
  • 可选用附件

属性划分:
交流接触器 >> 可逆型接触器


SC-N6PRM

  SC-N6PRM
主回路特性
额定工作电流Ie(A) AC-3 220/230V 125
380/400V 125
660/690V 72
AC-1 ≤400V 150
约定发热电流Ith(A) 150
额定控制功率Pe(kW) AC-3 220/230V 37
380/400V 60
660/690V 60
额定工作电压Ue(V) AC220/230V,AC380/400V,AC660/690V
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 8000
机械寿命(万次)AC-3 380/400V 1000
电气寿命(万次)AC-3 380/400V 100
操作频率 (AC-3)(次/小时) 1200
飞弧距离 (mm) 2
防护等级 IP2X
耐振动 10~55Hz 15m/s2
耐冲击 50m/s2

  SC-N6PRM
控制线圈特性
动作电压范围 吸合 0.85~1.1Us
释放 0.2~0.75Us
电磁铁容量(VA) 吸合 130
释放 4.2
功耗(W) 3.3

  SC-N6PRM
接线能力
主回路
板式结构(压接端子连接) 多股线、多股软线 mm2 1.5~120
压接端子的最大宽度 mm 22.3
端子螺钉尺寸 M8
紧固扭矩 N·m 9~11
控制回路、辅助回路
单芯线、多股线(直接连接) 1根 mm2 0.75~2.5
2根 mm2 0.75~1.5
2根 mm2 1.5~2.5
多股线、多股软线(压接端子连接) mm2 0.75~2.5
压接端子最大宽度 mm 7.7
端子螺钉尺寸 M3.5
紧固扭矩 N·m 0.8~1

  SC-N6PRM
可选用附件
辅助触头单元 侧装 SZ-As2 触头布置:1NO1NC 最大安装数:2
