属性划分：
热过载继电器 >> 标准型 >> 板式结构

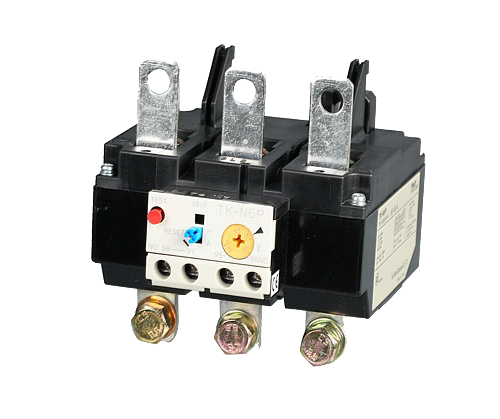

| TK-N6P | TK-N7P | |||||
| 主回路特性 | ||||||
| 整定电流范围（A）及代号 | J | 45-65 | J | 45-65 | ||
| L | 53-80 | L | 53-80 | |||
| M | 65-95 | M | 65-95 | |||
| N | 85-125 | N | 85-125 | |||
| P | 110-160 ★ | P | 110-160 | |||
| 最大功耗(VA/极) | 8 | |||||
| 耐振动 | 10～55Hz 15m/s2 | |||||
| 抗冲击 | 50m/s2 | |||||
| 防护等级 | IP2X | |||||
| 辅助触头布置 | 1NO1NC | |||||
| 辅助触头最小工作电压电流 | DC5V/3mA | |||||
| 其他 | ★仅能用于独立安装型 | |||||
| TK-N6P | TK-N7P | ||||
| 接线能力 | |||||
| 导线连接方式 | 压接端子连接型 | ||||
| 主回路 | |||||
| 多股线、多股软线 | mm2 | 1.5～120 | |||
| 压接端子的最大宽度 | mm | 22.3 | |||
| 端子螺钉尺寸 | M8 | ||||
| 紧固扭矩 | N·m | 9～11 | |||
| 辅助回路 | |||||
| 单芯线、多股线（直接连接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股线、多股软线（压接端子连接） | mm2 | 0.75～2.5 | |||
| 压接端子最大宽度 | mm | 7.7 | |||
| 端子螺钉尺寸 | M3.5 | ||||
| 紧固扭矩 | N·m | 0.8～1 | |||
| TK-N6P | TK-N7P | |||
| 可选用附件 | ||||
| 释放再扣按钮 | SZ-R4 | 长度:300mm | ||
| SZ-R5 | 长度:500mm | |||
| SZ-R6 | 长度:700mm | |||
| 脱扣指示器 | SZ-L100N2 | 额定电压:AC100-110V 50/60Hz | ||
| SZ-L200N2 | 额定电压:AC220-230V 50/60Hz | |||
| 可配用接触器 | SC-N6P | SC-N7P | ||
